DIY набор - собери сам Bluetooth колонку.

Всем доброго времени суток!

Предлагаю на ваш суд обзор на Kit набор для сборки небольшой Bluetooth колонки. Правда в колонке всего 1 динамик хотя можно было и два поставить, ну да будем собирать что есть.

Колонка на Banggood: http://alli.pub/5z50p1

Колонка на Aliexpress: http://alli.pub/5z518h

Приехал набор в простом пакете. Внутри сверток с корпусом и динамиком и еще один пакет с платой и деталями.

 Плата набора набольшая. размер всего лишь 6х6 см. На лицевую поверхность нанесена маркировка всех элементов, правда кое-что на китайском.

 С обратной стороны пояснение для чего и как использовать кнопки и переменные резисторы, опять же на китайском.

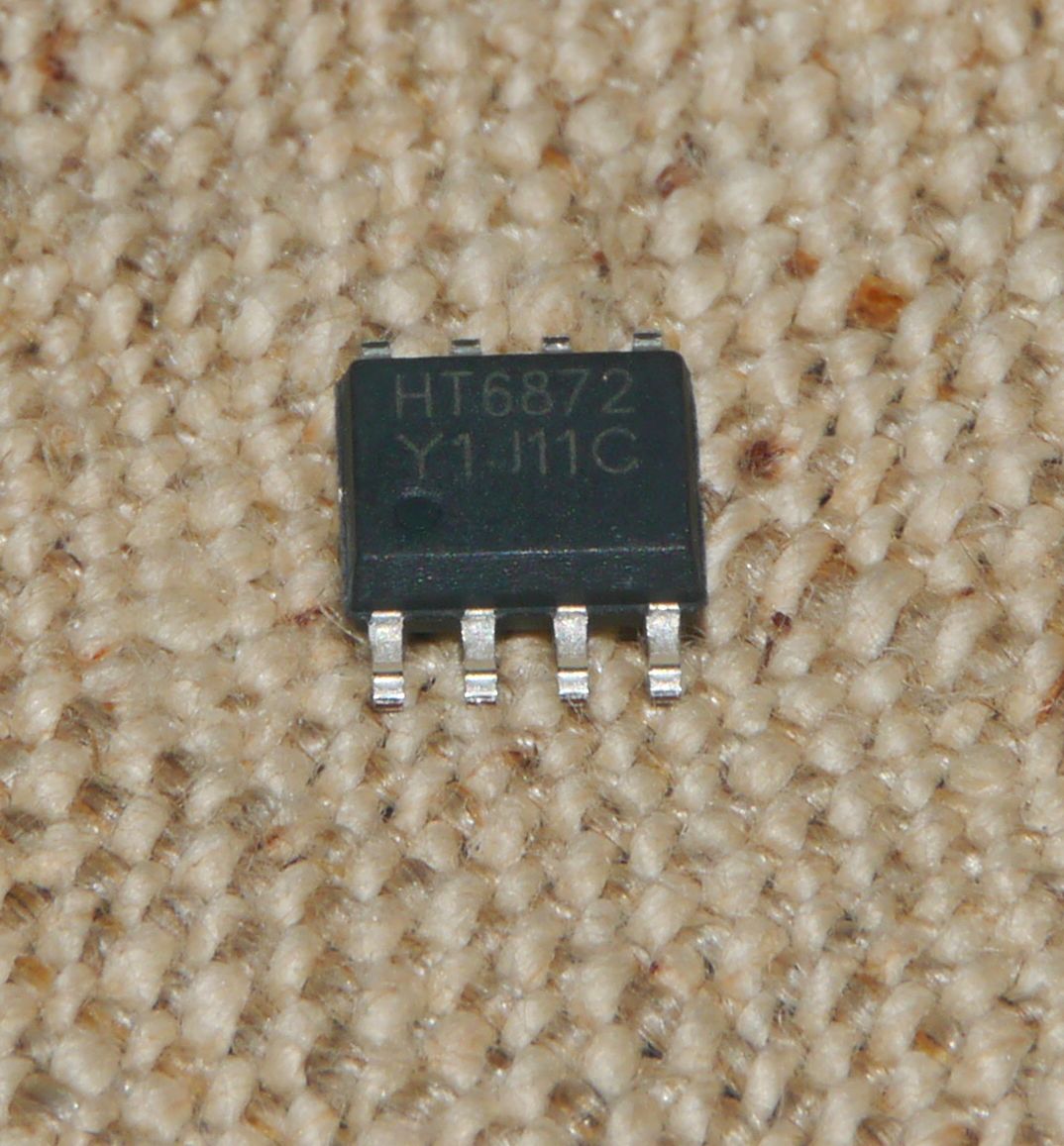

 После изучения платы и переводчика стало ясно что кнопки отвечают за регулировку громкости на выходе с Bluetooth приемника, переключение треков и Play/Stop. А вот резисторами можно регулировать громкость усилителя и чувствительность индикатора громкости. В качестве усилителя производитель установил микросхему HT6872, довольно простой и бюджетный одноканальный усилитель, собственно поэтому и динамик в колонке всего один.

 Индикатор уровня громкости КА2284

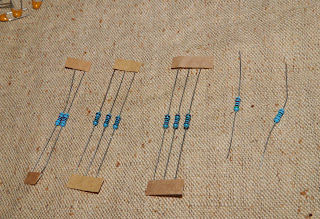

 Для обвязки микросхем и работы кнопок управления блютуз модулем в набор положили немного резисторов и конденсаторов.

 Кстати выход на наушники идет напрямую с платы Bluetooth так что там есть полноценное стерео.

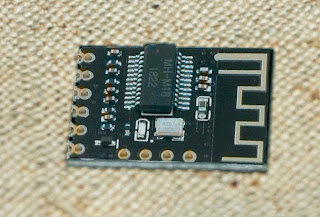

 Звезда набора Bluetooth MH-M18

 Управление модулем просто до безобразия всего шесть контактов. Один используется для управления, на него можно установить до четырех кнопок которые через определенные номиналы резисторов соединяют этот контакт с землей. Еще два контакта выход звука, правый и левый каналы. Плюс питания, общая земля и отдельный контакт mute используется для отключения звука если на нем присутствует положительный уровень.

Сборка

Для начала установил на плату микросхему усилителя и часть резисторов.

 Затем остальные резисторы и конденсаторы.

 Потом электролиты, кнопки, микросхему индикатора уровня звука и переменные резисторы

 А потом и все остальное, кроме модуля блютуз, вплоть до двух проводков (которые производитель заботливо положил в набор) для подключения динамика.

 Теперь отмывка платы от флюса и остается только припаять Bluetooth и провода к динамику. Светодиоды пока что установлены вертикально, но при сборке корпуса их придется загнуть что бы они попали в свои отверстия в корпусе.

 Корпус уже по традиции для таких наборов выполнен из акрила и состоит из 6-ти частей.

 Получилось вот такое изделие

Немного об использовании При подаче питания активируется модуль Bluetooth и колонка ожидает подключения, при этом на плате модуля часто мигает синий светодиод, имя Bluetooth устройства XFW-M18, пароль для подключения не требуется. Управление блютуз модулем стандартное по даташиту, первая кнопка выполняет функцию Старт/Стоп остальные две переключение трека при коротком нажатии и регулировка громкости при длительном. Переменные резисторы служат для регулировки уровня громкости динамика и чувствительности индикатора громкости. Подключение следующее, левый и правый каналы после гнезда наушников через конденсаторы и резисторы сводятся в один и потом то что получилось через один переменный резистор отправляется на вход индикатора сигнала, а через второй на вход усилителя. На схеме это выглядит вот так

 Соответственно первый переменник отвечает за мигание светодиодов и в зависимости от его положения можно либо заставить их работать почти как индикатора уровня громкости, а в другом положении светодиоды будут почти постоянно светится и переливаться, обеспечивая некое подобие цветомузыки. Второй резистор отвечает за громкость динамика у колонки два регулятора громкости, на выходе из блютуза кнопками, и на входе усилителя резистором. При подключении штекера наушников сигнал перестает подаваться дальше на плату и динамик отключается, звук идет только через наушники и громкость регулируется только на блютуз модуле. При максимальной громкости колонка кушает до 300 мА что на мой взгляд не мало.

Видео сборки:

Небольшой вывод: В целом изделие рабочее, собирается быстро и без каких-то подводных камней, но вот практическое применение оставляет желать лучшего.
