Всем доброго времени суток!
Предлагаю на ваш суд обзор Kit набора для сборки FM — радиоприемника на модуле RDA5807, это обновленная и надеюсь улучшенная версия прошлого набора.
Набор в магазине Banggood: http://alii.pub/5m6q0q Набор на Aliexpress: http://alii.pub/5m6qa2
Бумажного мануала, как и в прошлом наборе в комплекте нет, но зато в этот раз на странице заказа можно сказать электронную версию инструкции по сборке. Это огромный прогресс, даже схема есть в этот раз.
Плата с зеленой маской, все элемента подписаны и нарисованы, так что даже без инструкции можно справится со сборкой.
Если сравнить новую плату со старой, то заметно что разработчики не просто заменили дисплей, но и основательно изменили компоновку платы.
В прошлой версии приемника дорожка от антенны до модуля приемника шла через пол платы прямо под индикаторами, а потом выход на усилитель через вторую половину плату, видно на тот случай если антенна собрала на себя слишком мало помех их стоило добавить на вход усилителя. В новой версии платы антенна расположена довольно близко к модулю приемника, а не тянется дорожкой через всю плату как это было в прошлой версии. Да и усилитель теперь рядом с приемником. Одним словом, наводок гораздо меньше. Но все-таки главным улучшением является замена семисегментных индикаторов на LCD дисплей.
Основной контроллер приемника, как и в прошлый раз STC89C52RC.
Усилитель предлагают собрать на LM386 и к ней в дополнении зачем-то добавили две микросхемы индикатора уровня сигнала KA2284 Как я понимаю сделано это было для создания эффекта цветомузыки, только вот не понятно зачем это здесь, тем более зачем два индикатора, хотя ответ, наверное, будет для симметрии. Одно радует, судя по схеме один из выключателей отвечает как раз отвечает за отключение всей этой иллюминации.
Также в наборе есть кучка конденсаторов, и теперь их гораздо больше, чем в прошлом приемнике. Во всяком случае питание усилителя и приемника попытались немного зачистить от шума.
Немного резисторов со светодиодами.

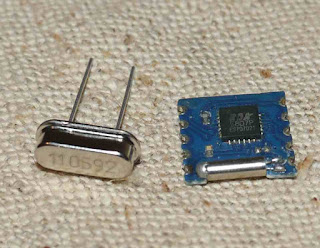

Кварц, модуль радиоприемника RDA5807P
Кнопки, антенна и постельки под микросхемы.
Большой динамик.
Будущий корпус.
И набор винтиков с гайками. Как и в прошлый раз производитель пожалел винтик для антенны и в мануале предлагает ее припаять прямо к плате. Что-то не нравится мне такое крепление, придется искать подходящий винтик самому.
Сборка
Первым делом припаял модуль приемника и резисторы.
Затем постельки под микросхемы, керамику и кварц.
А потом уже все остальное. Поначалу не мог понят как ставить светодиоды, на картинках они цветные, а у меня при проверке все светились красным. После включения понял, что прав был и я и производитель. Светодиоды действительно все одинаковые, но не красные, а медленно переливающиеся от красного к зеленому, синему и чему-то похожему на желто-белый.
Дисплей подключается через гребенку и после установки закрывает собой почти всю схему.
Затем постельки под микросхемы, керамику и кварц.
А потом уже все остальное. Поначалу не мог понят как ставить светодиоды, на картинках они цветные, а у меня при проверке все светились красным. После включения понял, что прав был и я и производитель. Светодиоды действительно все одинаковые, но не красные, а медленно переливающиеся от красного к зеленому, синему и чему-то похожему на желто-белый.
Дисплей подключается через гребенку и после установки закрывает собой почти всю схему.
А вот так выглядит приемник в сборе
Использование
Первое что нужно отметить это напряжение питания. Тут все строго 5В и лучше не превышать. В схеме не предусмотрен внутренний стабилизатор так что питание с разъема идет прямо на контроллер и модуль приемника, превышение напряжения питания легко отправит приемник в мусорник.
За управление приемником отвечают 6 кнопок, вкл/выкл громкость+/- сканирование +/- влк/выкл индикатор уровня.
Настройка на частоту осуществляется нажатием кнопки +/- сканирование. Памяти найденных станций нет. Установить конкретную частоту вручную тоже нельзя, можно только запустить сканирование в большую или меньшую сторону от текущей позиции.
При сканировании у окна или в комнате, где есть окна на улицу находит все станции что есть у нас в эфире, но находит их не всегда :) Одну, две станции которые слабо ловятся может найти, а может и пропустить.
Памяти последней настройки тоже нет, при включении приемник всегда устанавливает громкость на 8 и начинает сканирование от 87MHZ до первой найденной станции, ну или того, что он примет за станции.
Еще один минус — это отсутствие RDS, производитель хоть и поставил полноценный дисплей не стал заморачиваться с обработкой RDS, а жаль, RDA5807 вроде как это умеет.
В сравнении с прошлой версией
Видео сборка и тест:
Видео сборка и тест:
Небольшой вывод: В целом улучшения конструкции с прошлой версии довольно значительные, и наконец этот набор можно назвать работающим радиоприемником. А с другой стороны, винтика для антенны так и нет (предлагают ее паять к плате) решетки на динамике нет, так что кое-что придется допилить помимо сборки.
