Предлагаю на Ваш суд обзор очередного набора сделай сам из Китая, в этот раз нам предлагают собрать для себя Arduino UNO.
Характеристики:
- Контроллер: Atmega 328P
- UsbUart CH340C
- Размер платы: 80 * 36 мм
- Крепежные отверстия: 72,6 * 27,9 мм
Покупал набор на сайте Banggood: http://ali.pub/5f0q13
Набор приехал ко мне пакете.
Внутри пакета плата будущей ардуино, сразу видно, что она уже, но длиннее чем стандартная плата от UNO
Микроконтроллер Atmega 328P вместе с кроваткой под него и кварцем на 16 МГц
Четыре резистора на 1 кОм, 1 на 10КОм, диод 1n4148 и 4 светодиода.
Семь конденсаторов.

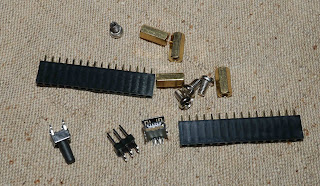

Некоторое количество контактных гребенок, винтов и прочего
И единственная SMD микросхема в этом наборе CH340C
Вроде бы все детали в сборе и можно приступать, но я так и не увидел в комплекте деталей стабилизатора напряжения, а значит после сборки использовать плату можно будет только при подключении к USB.
Сборку начнем с установки единственной SMD микросхемы набора. Затем резистры и разъем USB.
А дальше диод, кварц, конденсаторы и кроватка с гребенками.
Все номиналы подписаны на плате, так что сборка не составляет никакого труда, просто устанавливай и паяй практически не думая. Единственно что заставило задуматься это конденсаторы, подписаны на плате только места установки нагрузочных конденсаторов на 22р рядом с кварцем, но как оказалось это потому что все остальные одного номинала, так что производитель решил не заморачиватся с их маркировкой на плате.
Полностью готовая плата с установленными ножками и контроллером.
С ножками кстати получилась небольшая нестыковка, на одном из винтов шаг резьбы был не тот что в бонке, так что закручивался он всего лишь на оборот, пришлось искать замену.
А так готовое изделие выглядит в сравнении с Arduino Uno/Nano
Сразу после подачи питания на плате замигал светодиод L, как и обещали на сайте начала выполнятся уже ставшая классикой для Arudino программа Blink. Сколько раз не покупал всегда приходят китайские платы с залитым блинком, разве что mini без блинка приезжают.
После подключения к компьютеру плата сразу опозналась операционкой, без установки дополнительных драйверов, CH340 частый гость на разных платах так что у большинства драйвера на него стоят, если нет ссылка на архив есть на странице магазина.
Что бы проверить плату сначала залил в нее тот же блинк, а затем блинк с более короткой задержкой, плата все восприняла нормально.
В конце закинул скетч с использованием FastLED и подключил 60 светодиодов ws2812, все отработало нормально, так что в целом комплект вполне рабочий.
Если кому-то интересно вот код моего Скетча, на оригинальность не претендую, писал для теста.
Видео сборки и тестов.
Небольшой вывод: Если воспринимать этот набор как развлечение на вечер с ребенком, то, наверное, будет интересно, как минимум можно показать, что не только проводками к ардуино можно лампочки подключать, но и саму ардуину можно собрать при случае. С точки зрения собрать и затем использовать для обучения ребенка, тоже может быть, удобно что контроллер не паянный так что в случае чего заменить проще чем сдувать микросхему с ардуины. А вот с точки зрения собрать и использовать где-то в проекте набор не особо, производитель не озаботился не только установкой стабилизатора питания, но даже элементарно не вывел на отдельные контакты ножки питания контроллера, конечно все это можно сделать, но не думаю, что оно того стоит при цене уже готовой Ардуины.
Покупал набор на сайте Banggood http://ali.pub/5f0q13
